材通管业:“全屋活线无需人工弯管工艺”施工标准

返回列表 来源: 发布日期: 2018.10.26
qwhx1
      传统的电线管在排布时,当电线管在转弯时,需要人工通过弹簧将电线管折弯使其达到转弯的要求或采用90度直角弯头和三通进行转弯,但其存在以下几个缺点:1、人工弯管容易导致线管组织受损,管壁变薄,缩短使用寿命,易漏电;2、传统的人工弹簧弯管会造成材料与人工双重浪费,增加施工成本;3、采用90度直角弯头或三通容易形成死角,管内电线造成死线,入住后出现电后期电线维修更换困难,无法拉出;4、施工标准难以规范统一,同时也给施工现场管理带来一定难度,无形之中管理成本也会增加等。

qwhx2
      由台湾材通管业研发的电工套管布管方案提供一种可延长电线管使用寿命、安全性高、施工成本低和维护便捷的全屋活线无需人工弯管电线管排布系统。

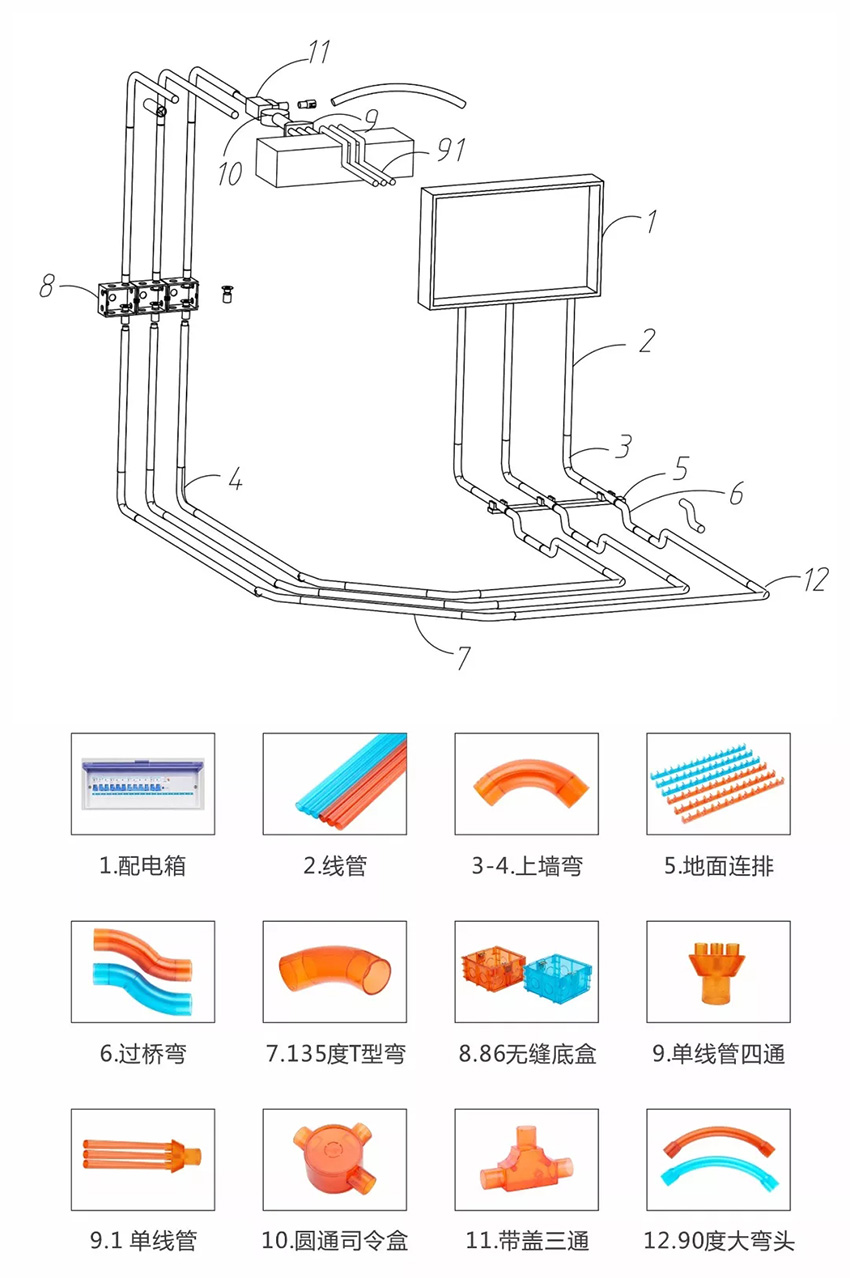

“全屋活线无需人工弯管”工艺示意图:
qwhx3
为了实现上述目的,本电线管排布系统提供如下技术解决方案(如上图):

      一种全屋活线电线管排布系统,所述排布系统至少一组,所述排布系统包括用于安装电源总开关的总开关底盒1、电线管2、用于电线管上墙布线的第一上墙弯管3和第二上墙弯管4、连排管夹5、用于线管交叉过线的过桥弯管6、用于电线管转弯排布的135度T型弯管7或90度大弯头12、分开关底盒8、应用于经过承重墙和过横梁的单线管及转接用的单线管四通9、应用于天花布线的圆通司令盒10和带盖三通11,所述总开关底盒1安装在墙上,所述第一上墙弯管3设置在墙与地面的相交处,所述总开关底盒通过电线管2与第一上墙弯管3的上端相连接,所述过桥弯管6的一端通过电线管2与第一上墙弯管3的下端相连接,所述过桥弯管6的另一端通过电线管2与90度大弯头12再与135度T型弯管7相连接,所述135度T型弯管7通过电线管2与第二上墙弯管4相连接,所述分开关底盒8安装在墙上,所述分开关底盒8通过电线管2与第二上墙弯管4相连接,所述单线管及单线管转接四通9、圆通司令盒10、带盖三通11均通过电线管2依次相连接,且设置在天花板上。

qwhx4

      线管上墙布线时,使用第一上墙弯管3,弧度小,好预埋,运用便捷,可以极大的减少上墙布线难度,提升施工进度。

qwhx5

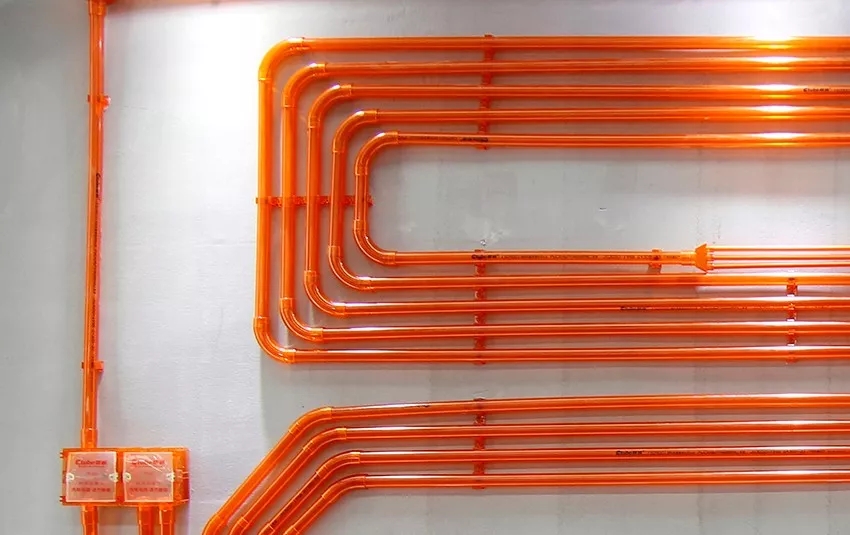

      线管T型布线时,使用135度T型弯管7转弯工艺,线管排列整齐有序,规范统一,省时省力。

qwhx6

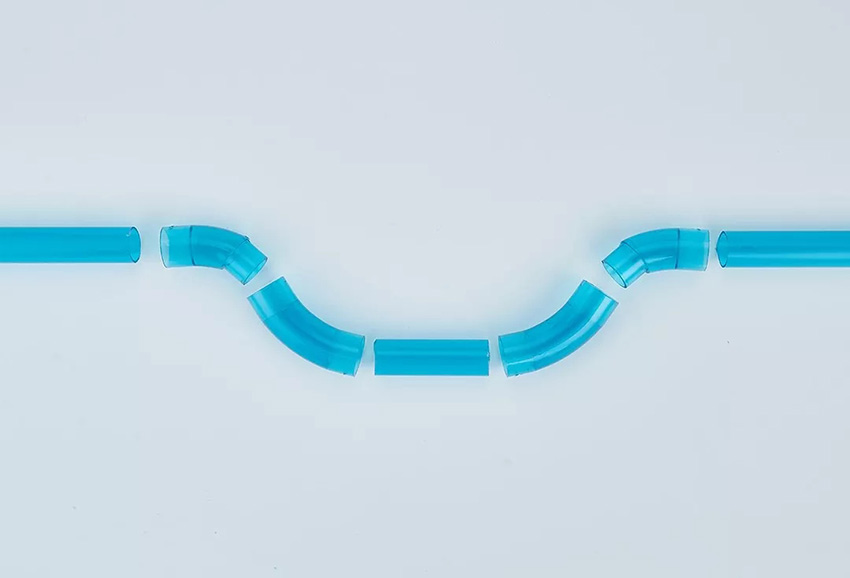

      线管交叉过线时,使用过桥弯管6,过桥弯管6包括第一弯管61和第二弯管61,所述第一弯管61可转动的与第二弯管62相连接,360度自由旋转和调节角度设计,应运自如,减少线管之间摩擦和布线空间。

qwhx7
      单线管四通9连接有8mm单线管91,活线必备工艺,单线管91主要应用于承重墙和过横梁,替代传统的黄腊管,规范施工,环保耐用。

qwhx8

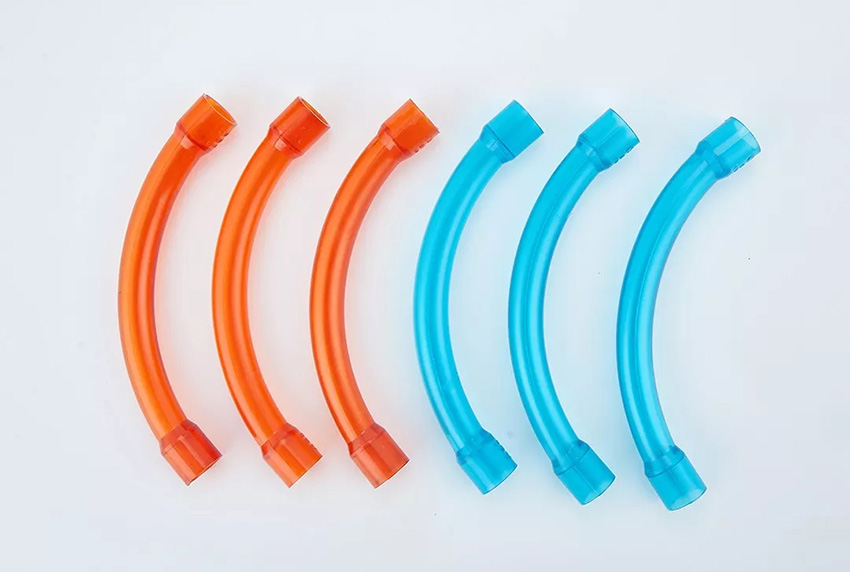

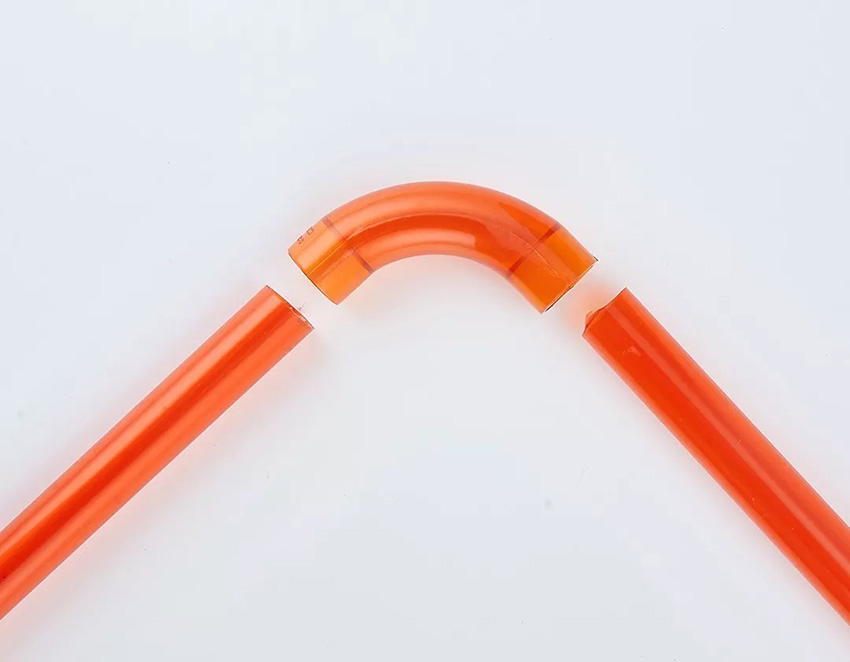

      90度大弯头12,主要应用于线管布线转弯时,它弯度大,拉线更容易,保障无死角。
qwhx9

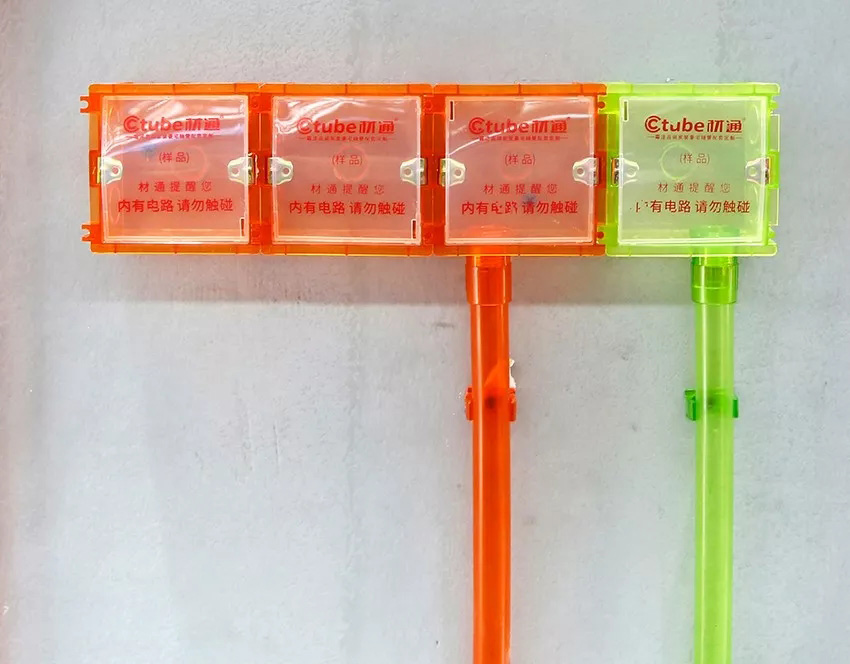

      分开关底盒8设置有多组,所述分开关底盒8的左侧设置有插销,所述分开关底盒8的右侧设置有配合插销的插槽,所述多组分开开关底盒8之间通过插销与插槽配合连接,无缝式连接,力学龙骨架设计,能很好的将保护分开关底盒与沙桨结合,不易脱落,使连接水平一致。

qwhx10
      台湾材通管业的全屋活线电线管排布系统可以针对不同的施工工艺,采用不同的标准配套管件,无需人工弯管,自由拼接组合,免胶水衔接,新线与旧线相互衔接从总开关底盒1到分开关底盒8之间,即可随意抽动更换,实现全屋活线,管内电线畅通无阻,保障无死角,彻底解决现有技术排布系统容易造成的死线、拉线受阻、线管组织破坏发白而缩短使用寿命及后期维修敲地、敲砖和拆墙困扰等系列问题。

qwhx11
安全性
      传统的人工弯管,即弹簧人工弯管,通常指的是施工人员根据不同的转弯、过弯和上墙等施工需求,把弹簧套入线管内,放在膝盖上,耗费一定的人力,弯到所需的角度而后进行裁剪安装的过程。弹簧人工弯管会导致线管组织破坏,管壁变薄而发白,导致线管组织受损发白,缩短了线管的使用寿命,在布线拉线过程中很容易拉断或折断,易漏电,给业主的居家用电安全带了隐患。使用台湾材通管业全屋活线无需人工弯管电线管排布系统,采用标准的配套管件(如图一),无需人工弯管,可实现自由拼接组合,可以很好的解决这一问题,提升业主的居家用电安全,安全性更有保障。
qwhx12
适用性
      在遵循原有布线布管的工艺基础上,针对不同的施工工艺采用台湾材通管业全屋活线无需人工弯管电线管排布系统标准的配套管件(如图一),摒弃人工弹簧弯管的繁琐,实现自由拼接组合,无需上胶水,轻轻扭动即可,如孩童般玩自由拼接玩具,让电工真正从传统的安装施工方式中解放出来,让其在安装工作中充分体验到材通管所带来的便利与乐趣,大大的提高了线管的使用率,减少了材料的浪费,省时省心省材料。
qwhx13

耐久性
      台湾材通管业的全屋活线无需人工弯管电线管排布系统,免去了传统人工弹簧弯管线管组织破坏,管壁变薄而发白,导致线管组织受损发白,缩短了线管的使用寿命,在布线拉线过程中很容易拉断或折断的弊端,全部采用标准的配套管件(如图一),耐久性相对传统的人工弹簧弯管明显提高,特别是业主入住后,出现电路故障,需更换电线,无需敲地、敲砖和拆墙,可实现电线更换,避免二次污染,大大的提升了使用寿命与耐用性。
qwhx14

经济性
      传统的弹簧人工弯管,就算经验十足的水电师傅,也可能需要两到三次才能弯到位,如果误差过大,线管安装时出现要么安装不进去,要么安装不到位,不能很好的贴合墙面或地面,容易造成材料与人工的双重浪费,无形之中增加了施工成本,采用台湾材通管业全屋活线无需人工弯管电线管排布系统,可以很好的解决这个问题,标准的配套管件,应用便捷,可以极大的减少布线难度,提升施工进度,减少材料浪费,让线管布线更加简单。
qwhx15

      台湾材通管业的全屋活线无需人工弯管电线管排布系统,对于规模化的装饰企业,可以很好统一线管排布施工标准,减少现场施工管理难度,节省管理成本与人工材料成本,无形中提升企业的工地形象与品牌形象,经济性对业主、施工人员和装饰企业三方来说是不可喻的。
qwhx16

管线系统的维护、提升和改造
      台湾材通管业的全屋活线无需人工弯管电线管排布系统,全部采用标准配套管件系列(如图一),自由拼接组合,免除胶水衔接,无需人工弯管,即入住一年、二年、五年、十年后……出现电路故障,更换电线,无须敲地、敲砖和拆墙,避免二次污染,可实现从开关总闸到底盒之间,新线与旧线相互衔接,随意抽动更换,达到全屋活线标准,一步到位,省时省心省力,环保耐用,居家用电更有保障。
qwhx17

管线系统性能与合理使用年限
      台湾材通管业的全屋活线无需人工弯管电线管排布系统,全部采用标准的配套管件(如图一),无需人工弯管,相对传统的弹簧人工弯管使用寿命变更长,合理使用寿命在70年。
